架頂式 (ToR) 是一種常見的交換機到服務器連接架構。根據 2015 年的一項調查結果，ToR是托管數據中心和企業數據中心中使用最廣泛的架構。從目前的趨勢來看，無論是現在還是未來，它都將得到廣泛部署。因此，ToR 交換機變得比以前更受歡迎。

什么是 ToR 交換機？

“但是，等等，ToR 是什么樣子的？ToR 交換機是否放置在機架頂部？

感謝您的提問。ToR 交換機可以位于機架頂部，但實際物理位置不一定需要位于機架頂部。它也可以位于機架的底部或中間。然而，在實際安裝后，工程師發現機架頂部更好，因為它更容易接近且電纜管理更干凈。

ToR 的好處

ToR 的好處有很多，簡而言之，它們是：

• 銅保持“在機架中”。
• 降低布線成本。
• 模塊化和靈活的“每機架”架構。
• 面向未來的更高速度。

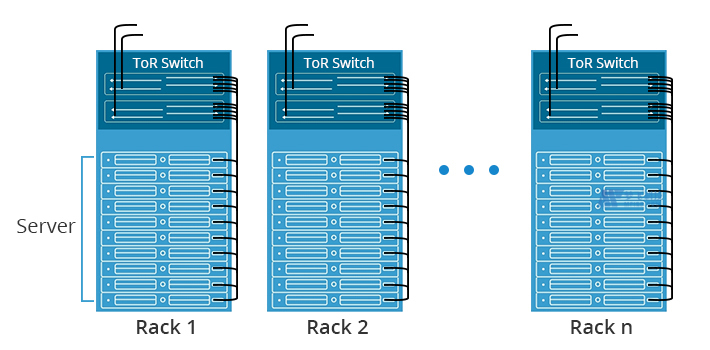

在 ToR 設計中，每個機架中至少放置一個網絡交換機，機架內的服務器通常通過銅纜連接到交換機。然后每個機架中的交換機都連接到 ToR 交換機。

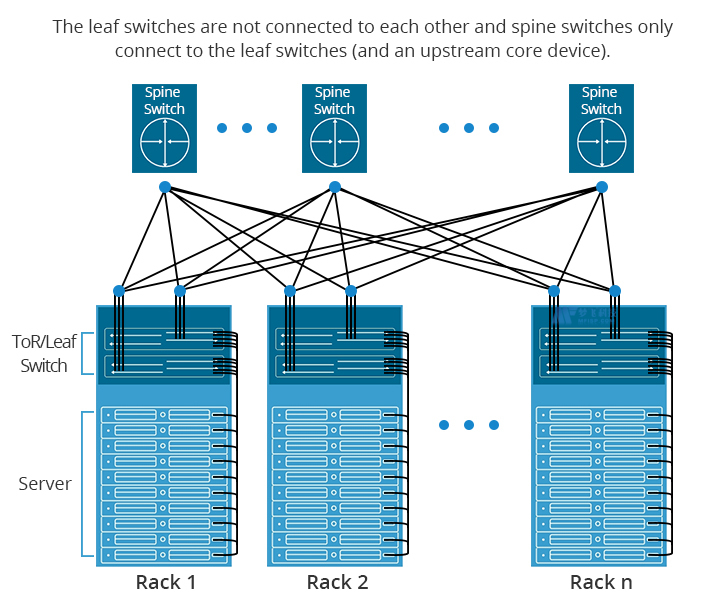

在今天的葉脊拓撲中，ToR 交換機是葉交換機，它們連接到脊交換機。例如，10G 服務器通過10G SFP+ DAC（直接連接銅纜）或通過 Cat6a/Cat7 電纜和 10GBASE-T 收發器連接到 10G ToR/葉交換機（它也有 40G 端口）。然后將 10G 交換機連接到 40G 主干交換機。

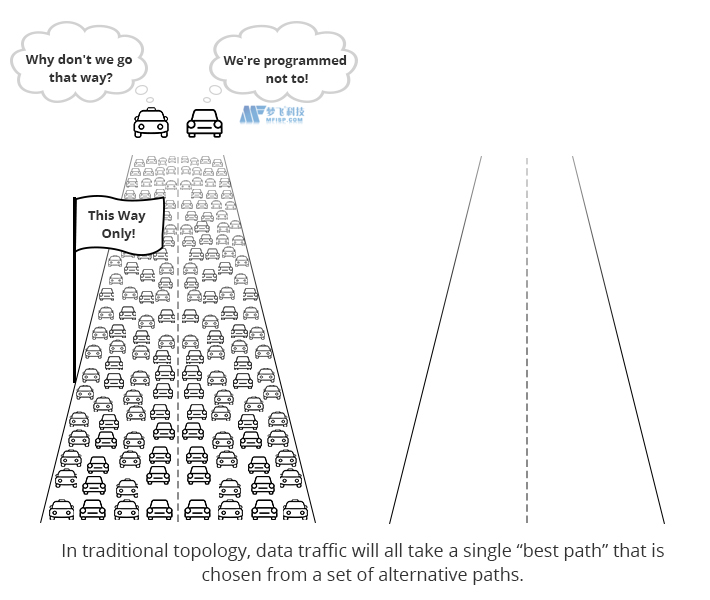

ToR和leaf-spine的結合解決了傳統三層（接入-匯聚-核心）拓撲存在的一些問題，如頂層交換機的“堵車”。在三層網絡拓撲中，數據流量都將采用從一組替代路徑中選擇的單一“最佳路徑”，直到它變得擁塞然后數據包被丟棄。

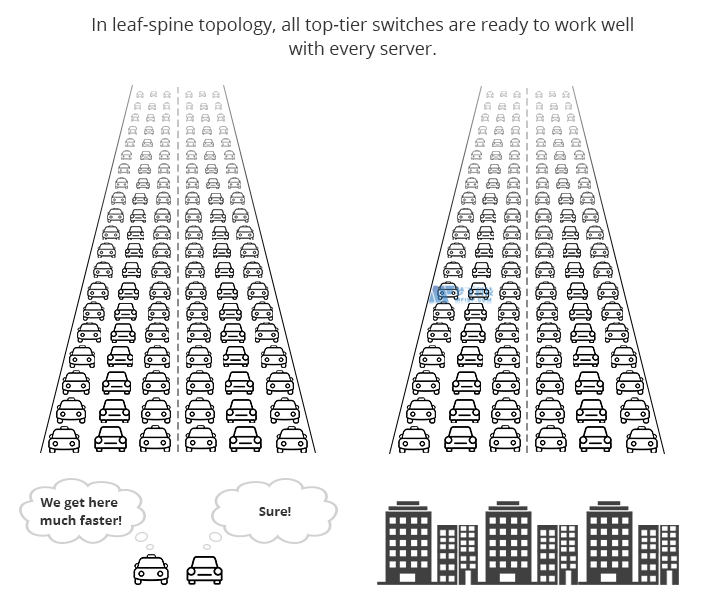

在葉脊拓撲中，為了防止選擇任何一條上行鏈路路徑，路徑是隨機選擇的，以便流量負載在頂層交換機之間平均分配。如果頂級交換機之一發生故障，它只會稍微降低數據中心的性能。

高性能 ToR 開關

由于 ToR 是最流行的數據中心架構設計，因此 ToR 交換機自然也變得流行起來。以下是一些具有不同交換機到服務器數據速率的高性能 ToR 交換機，范圍從 1G 到 100G。所有這些 FS ToR 交換機都支持 L2/L3 功能、IPv4/IPv6 雙堆棧、數據中心橋接和 FCoE。ToR 交換機通常需要多端口且具有低延遲，因為它們必須處理不同層的流量。目前，1G 和 10G 數據速率仍然占所有交換機到服務器連接的最大部分。能夠支持多種數據速率的 40G 和 100G ToR 交換機仍然不多。上面列出的 40G 示例和 100G 示例是為數不多的具有低延遲和高性能的多端口高速 ToR 交換機之一。
